самая современная технология размещения SMT гарантирует оптимальное компонентное размещение каждый раз.
Выбор HWGC высокоскоростные HW-DSQ800-120F и собрание продукции pcb Smt машины места наклеили машину aoi smt 0201 BGA
8 групп в составе независимые устанавливая головы - 8 групп в составе устанавливать головы распределены с различными соплами, которые соответствующие для устанавливая требований продуктов с больше спецификаций.
1) 8 групп в составе головы установки могут осуществить что двойные оружия и 4 головы комплектуют одновременно, комплектуют вверх материал в то же время, комплектуя эффективность улучшены значительно.
2) Устанавливая голова может поднять и упасть независимо, вращать от 0 до 360 градусов, и держателя до компонентов 20 mm.
3) Z-ось может поднять и упасть независимо согласно толщине компонентов, для компонентов сопротивления и емкости, устанавливая голову может осуществить идентификацию мухы визуальное, высокие компоненты можно установить на уменьшенной скорости.
|
Применимые компоненты
|
шарик etc resistor.capacitor.chip.lamp.
|
|
Поддержанная максимальная зона PCB
|
340*560mm
|
|
Фидеры
|
Фидер NXT электрический, вибрируя фидер, поднос etc IC
|
|
Приборы опознавания
|
камера x2 метки, быстрая камера x8 опознавания. высокоточная камера x1
|
|
Максимальная высота применимых компонентов
|
≤20mm
|
|
Методы опознавания
|
одновременное признание и рудоразборка с 8 головами
|
|
PCB транспортирует режим
|
соединение входа 3-этапа автоматическое слева направо, автоматический располагать PCB
|
|
Располагать Марк
|
руководство/автоматическое
|
|
Метод программирования
|
автоматическое программирование после ручного импорта файлов координат PCB
|
|
Система управления
|
Система управления 2021 HuaweiGuochuang
|
|
Максимальная длина шага XY оси
|
423mm*734mm (выведенные) 423mm*734mm (правый)
|
|
Следы XY оси
|
quide линейного движения 4 + винт земного шарика 4
|
|
Режим движения XY оси
|
умный рычаг ускорения и торможение кривой и линии, интегрированного линейного алгоритма интерполяции
|
|
Управляющая ЭВМ
|
промышленная управляющая ЭВМ с процессором intel высокопроизводительным
|
|
Регулировать метод следов
|
электрический
|
|
|
4.5mm
|
|
Максимальная длина шага оси z
|
50mm
|
|
Ряд угла для компонентов
|
士 180°
|
|
Дисплей зрения
|
промышленный дисплей контроля 17-inch
|
|
|
Гибкий кабель немецкого lgus прочный (10 миллионов времена)
|
|
Электропитание
|
220V 50/60Hz
|
|
|
1500W
|
|
Размеры машины
|
1740*1360*1440mm
|
|
Вес
|
1100Kg
|

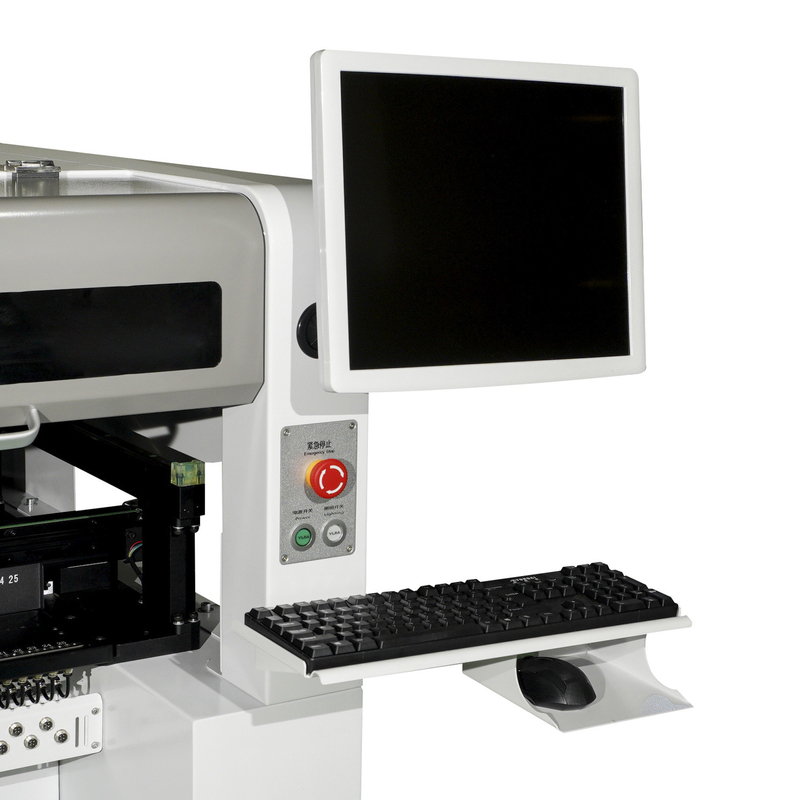

1. Внедрение продукции: Машина Huawei Guochuang SMT
Машина HuaWei GuoChuang SMT современная поверхностная машина технологии держателя конструированная для того чтобы обеспечить высокую эффективность, точность, и надежность. Свои высшее качество и передовая технология делают им превосходный выбор для электронных изготовителей которые ищут сильная машина SMT для того чтобы отвечать их потребностямы продукции.
2. Модель
Машина SMT приходит в различные модели в зависимости от специфических требований для потребителей. Наиболее обыкновенно используемые модели включают HWP350, HWP520, и HWP650. Все модели конструированы для того чтобы отвечать потребностямы продукции электронных компаний обрабатывающей промышленности.
3. Преимущества
Машина HuaWei GuoChuang SMT имеет много преимуществ над другими подобными машинами в рынке. Эти включают:
- Высокая точность и точность
- Скорость и эффективность в деятельности
- Совместимость с широким диапазоном электронных блоков
- Многосторонность в обработке различных размеров и форм PCBs
- Продвинутое программное обеспечение для легкой эксплуатации и техническое обслуживание
- Легкий для того чтобы откалибрировать и отрегулировать
- Прочный и надежный для непрерывного использования
4. Применения
Машина SMT широко использована в обрабатывающих промышленностях электроники для различных применений включая:
- Собрание освещения СИД
- Электронное собрание продукта
- Приборы радиосвязей
- Автомобильная электроника
- Медицинские службы
- Бытовая электроника
- Воздушно-космическое пространство и оборона
5. Собрание PCB
Машина HuaWei GuoChuang SMT конструирована для регуляции широкого диапазона задач собрания PCB. Она обеспечивает высокоскоростную установку компонентов SMD, как резисторы, конденсаторы, ICs, и СИД, на PCBs. Машина также учитывает точные располагать, осмотр, и паять компонентов, обеспечивающ высококачественные результаты собрания.
6. Проверка качества
Машина SMT оборудована с предварительными инструментами осмотра как системы AOI и SPI для обеспечения качества электронного собрания. Машина также имеет встроенную систему камеры для контроля в реальном времени и автоматического обнаружения ошибки во время процесса сборки.
Вклад 7
Инвестировать в машине HuaWei GuoChuang SMT умный выбор для электронных изготовителей. Свои главные конструкция, передовая технология, и выход по энергии предлагают превосходную рентабельность инвестиций, уменьшая цены собрания пока увеличивающ урожайность и качество продукции.
вопросы и ответы
Q: Как тренировка?
: После покупки наших машин, ваши инженеры могут пойти к нашей компании или настолько легко работать. Мы имеем английские руководство потребителя и видео проводника для того чтобы научить вам как использовать машину. Руководство потребителя придет с машиной совместно.
Q: Трудно использовать эти машины?
: Нет, не трудный на всех для наших предыдущих клиентов, самое большее 2 дня достаточно, который нужно выучить привестись в действие машины.
Q: Делает ваши машины имейте свидетельство о качестве товара?
: Вся из наших машин проходили сертификат CE, ISO14001 (BCC), ISO9001 (IQNET) и имеют paten.
