Автоматический затяжелитель PCB
Машина размещения SMT может сразу положить печатая законченную доску PCB на след для того чтобы осуществить автоматическую загрузку доски, направляя и устанавливая и устанавливая. Она поддерживает мульти-фидеры: фидеры максимума 50. Размер стандартного подноса IC, фидера трубки, фидера ручки может быть регулируем.
Система сервопривода
Машина размещения SMT оборудована с системой сервопривода импортированной от Panasonic, Японии с высокой точностью и стабильностью для обеспечения 24-часовой стабилизированной установки.
Цепь
Оно принимает высокую цепь давления устойчивую и носк-защитную сопротивления которая такой же тип как одна из импортированных машин. Цепь сопротивления может принести тысячи времен давления доказательства.
След
Оно принимает след высокой точности от TBI Тайваня которое имеет малошумная и высокая точность обеспечить показатель точности обломоков BGA.
Транспортер

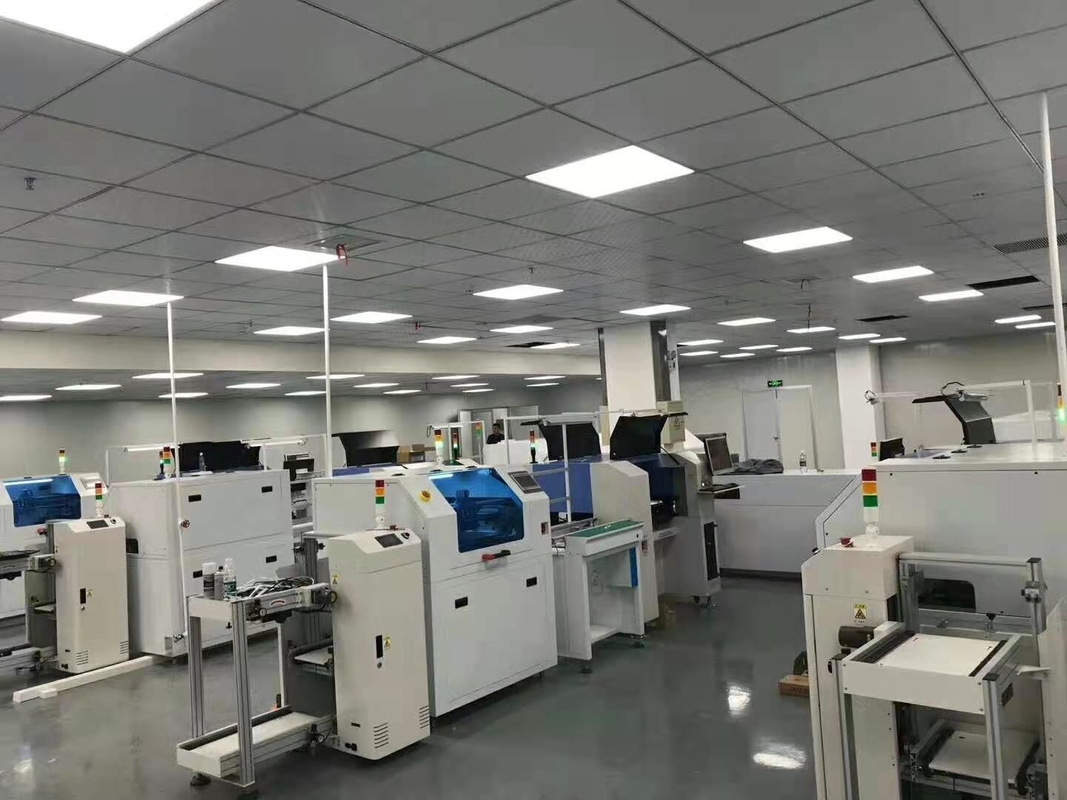

Эту машину размещения SMT можно автоматически соединиться с транспортером который может транспортировать доску PCB к машине паять reflow SMT без ручного ассистента, таким образом сохраняя стоимость труда.
Технический параметр:
| Спецификация | |
| Количество фидеров | 50 |
| Ведущий брус привода XYZ | Высокоточный сверхмощный прямолинейный ведущий брус |
| Количество камер | 6 |
| Количество голов | 4 |
| Средняя мощность | 400W |
| Доска PCB в | автоматическая доска |
| Проводник | Проводник винта |
| Максимальная устанавливая скорость | 9500 Pcs/h |
| Средняя устанавливая скорость фактического устанавливая сопротивления | 8000Pcs/h |
| Ряд точности Mounter | 0201-40 * 40 mm, обломоки дистанционирования штыря 0,3 mm |
| Максимальный объем перемещения в оси z | 20mm |
| Максимальная зона монтажной платы | 400×200mm |
| Располагать точность | 0.01mm |
| Ряд буфера сопла всасывания | 4.5mm |
| Вес | 300KG |
| Размер | 900*1140*900mm |
| Электропитание | 220V, 50/60Hz или 110V |
| Обжатый воздух | 0.6-0.7Mpa |
| Двигатель | Мотор сервопривода Panasonic |
| Управляющее устройство движения | Привод Panasonic высокоскоростной DSP |
| Режим опознавания | Одновременное признание 4 голов |
| Источник вакуума сопла всасывания | Высокоскоростной включеный-выключеный генератор вакуума с выключателем вакуума |
| Операционная система | Полноавтоматическая операционная система операционной системы mounter обломока. |
| Независимо превращенный нами основал на операционной системе Windows | |
| Поддержки Windows XP, win7 | |
| Угол элемента | вращение 0-360°synchronous во время движения |
| Режим деятельности X/Y | Умная кривая линейного рычага ускорения и торможения |
| Располагать пункта МАРК | Полноавтоматический (пункт МАРК может быть отрегулировать по желанию) |
