Изготовитель SMT фабрики комплектует и устанавливает делать машиной SMD BGA HW-T6-64F HWGC auto&semi-автоматический припой за mounter обломока принтера
Автоматический затяжелитель PCB

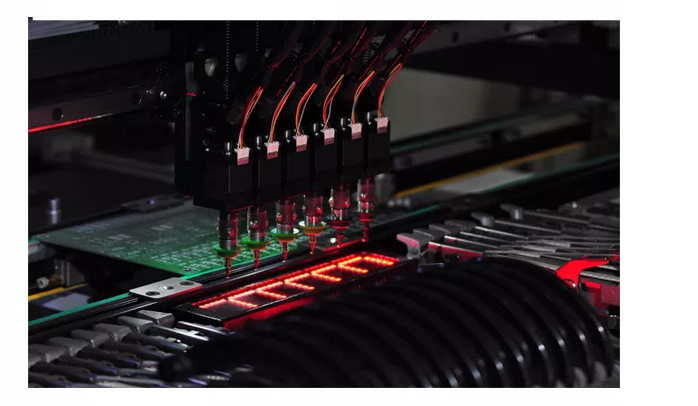

Машина размещения SMT может сразу положить печатая законченную доску PCB на след для того чтобы осуществить автоматическую загрузку доски, направляя и устанавливая и устанавливая. Она поддерживает мульти-фидеры: фидеры максимума 50. Размер стандартного подноса IC, фидера трубки, фидера ручки может быть регулируем.

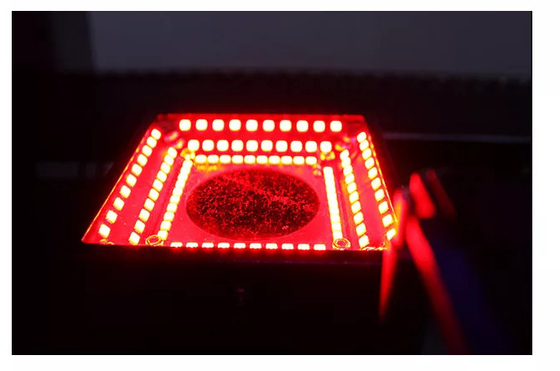

Одновременное идентификация 4 наборами камер

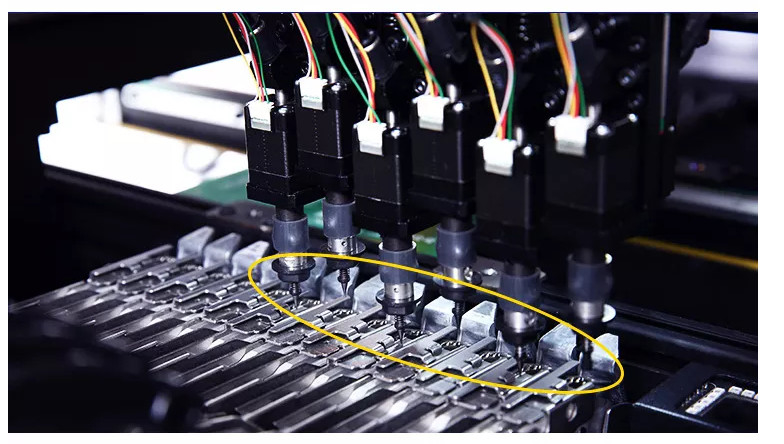

Машина размещения SMT оборудована с 6 камерами: одно МАРК, одна камера высокой точности и 4 скоростной фотокамеры. Она может осуществить главное одновременное идентификацию 4 для обеспечения скорости и точности установки. Стандартная конфигурация 16 сопл всасывания высокой точности JUKI.
Система сервопривода
Машина размещения SMT оборудована с системой сервопривода импортированной от Panasonic, Японии с высокой точностью и стабильностью для обеспечения 24-часовой стабилизированной установки.
Цепь
Оно принимает высокую цепь давления устойчивую и носк-защитную сопротивления которая такой же тип как одна из импортированных машин. Цепь сопротивления может принести тысячи времен давления доказательства.

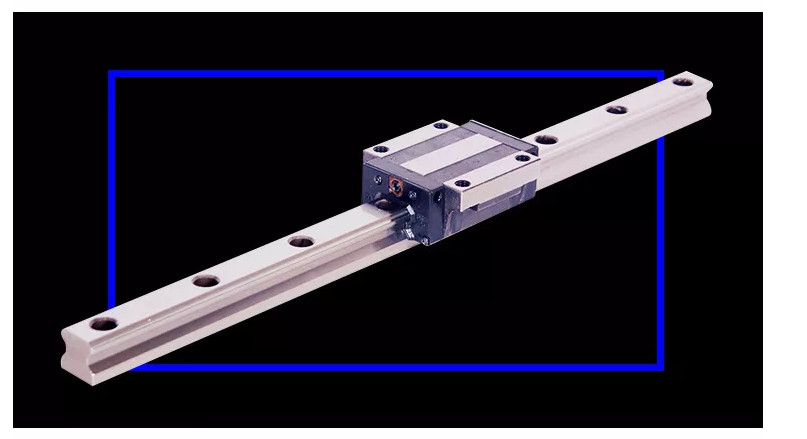

След
Оно принимает след высокой точности от TBI Тайваня которое имеет малошумная и высокая точность обеспечить показатель точности обломоков BGA.
Транспортер
Эту машину размещения SMT можно автоматически соединиться с транспортером который может транспортировать доску PCB к машине паять reflow SMT без ручного ассистента, таким образом сохраняя стоимость труда.
Технический параметр:
| Спецификация | |
| Количество фидеров | 50 |
| Ведущий брус привода XYZ | Высокоточный сверхмощный прямолинейный ведущий брус |
| Количество камер | 6 |
| Количество голов | 4 |
| Средняя мощность | 400W |
| Доска PCB в | автоматическая доска |
| Проводник | Проводник винта |
| Максимальная устанавливая скорость | 9500 Pcs/h |
| Средняя устанавливая скорость фактического устанавливая сопротивления | 8000Pcs/h |
| Ряд точности Mounter | 0201-40 * 40 mm, обломоки дистанционирования штыря 0,3 mm |
| Максимальный объем перемещения в оси z | 20mm |
| Максимальная зона монтажной платы | 400×200mm |
| Располагать точность | 0.01mm |
| Ряд буфера сопла всасывания | 4.5mm |
| Вес | 300KG |
| Размер | 900*1140*900mm |
| Электропитание | 220V, 50/60Hz или 110V |
| Обжатый воздух | 0.6-0.7Mpa |
| Двигатель | Мотор сервопривода Panasonic |
| Управляющее устройство движения | Привод Panasonic высокоскоростной DSP |
| Режим опознавания | Одновременное признание 4 голов |
| Источник вакуума сопла всасывания | Высокоскоростной включеный-выключеный генератор вакуума с выключателем вакуума |
| Операционная система | Полноавтоматическая операционная система операционной системы mounter обломока. |
| Независимо превращенный нами основал на операционной системе Windows | |
| Поддержки Windows XP, win7 | |
| Угол элемента | вращение 0-360°synchronous во время движения |
| Режим деятельности X/Y | Умная кривая линейного рычага ускорения и торможения |
| Располагать пункта МАРК | Полноавтоматический (пункт МАРК может быть отрегулировать по желанию) |
| Умный сигнал тревоги | Автоматическая коррекция, автоматическая завалка, питаясь сигнал тревоги недостатка |
| Режим плиты входя в | Автоматическое соединение слева направо в одиночных разделах |
| Автоматический располагать передачи PCB/плунжер располагая, ручной питаться плиты | |
| Визуальный индикатор | промышленный дисплей контроля 17-inch, 4:3, разрешение: 1280 x1024 |
| Количество камер опознавания | Одна камера опознавания Марк, 4 камеры быстр-опознавания |
| Одна камера точн-опознавания. | |
| Приспособительный устанавливая объем | Приспособительный до 0201 0402, 0603, 0805, 1206, диод, аудион, SOT, QFP |
| Не позднее 40*40mm и расстояние ≥0.3mm штыря | |
