Скоростная фотокамера может встретить визуальное распознавание компонентов с диаметром чем 10 mm

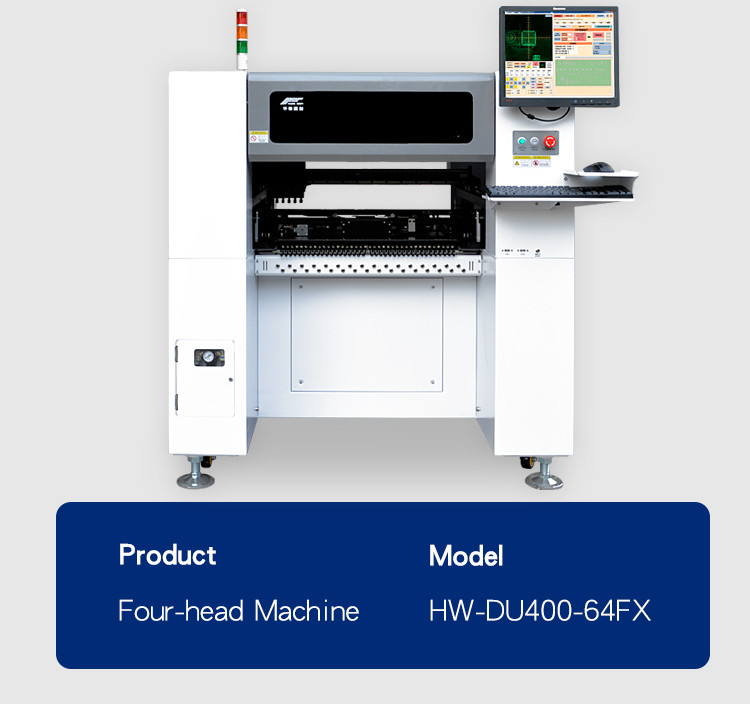

HW-DU400-64F наша самая популярная модель со зрением. HW-DU400-64F предлагает технологически продвинутые особенности с рабочей зоной 360mm x 600mm, 64 одиночными положениями фидера (до 120 фидерами используя фидеры банка) где быстрые установка, легкие деятельности и высокая надежность первостепенны.
Особенности системы
* самое высококачественное с самым предварительным оборудованием на рентабельном решении
* cph до 10000 тарифов размещения
* точно устанавливает широкий диапазон компонентов включая 0201, 0402, СИД, BGA, QFN…
* доступная высота компонентов: 20mm
1. материальные станции 120pcs -- может встретить устанавливать требования различных материалов и различных спецификаций и пакеты продукта.
1) станции 120pcs 8mm материальные поддерживают фидер NXT электрический, фидер 12mm, 16mm, 24mm, 32mm и 44mm NXT электрический, фидер вибрации и подносы IC.
2)Спецификация платформы NXT электрическая: фидер 8mm-44mm NXT электрический, питаться электрического фидера стабилизированный, высокая точность, длинный срок службы.
2. 8 групп в составе независимые устанавливая головы - 8 групп в составе устанавливать головы распределены с различными соплами, которые соответствующие для устанавливая требований продуктов с больше спецификаций.
1) 8 групп в составе головы установки могут осуществить что двойные оружия и 4 головы комплектуют одновременно, комплектуют вверх материал в то же время, комплектуя эффективность улучшены значительно.
3. Всесторонняя эффективность 20000pcs/h, и максимальная эффективность 26000pcs/h.
1) Устанавливающ скорость различных компонентов (сопротивления, емкости, обломока) 20000 pcs/h.
2) Только емкость или сопротивление или лампа СИД устанавливая скорость 26000pcs/h.
4. 8pcs скоростные фотокамеры, камеры высоко-определения 2pcs -- отвечать потребностямы визуального распознавания различных компонентов.
1) Скоростная фотокамера может встретить визуальное распознавание компонентов с диаметром чем 10 mm, включая сопротивление, емкость, шарик лампы, транзисторы, диоды, etc
5.Resistance и емкость над 0201, штыри 0.3mm откалывают.
1) Фидер пользы электрический для того чтобы соотвествовать устанавливая 0201 компонента.
2) Высокая камера определения с точным зрением может соотвествовать установки обломока QPF, BGA, QFP, etc.
6. PCB с толщиной более менее чем 3mm, 340*560mm.
1) PCB поддержки с толщиной 1 mm-3 mm.
Компоненты
Голевая передача системы зрения HW позволяет точному размещению 0201, BGA, QFN, QFP, СИД и широкого диапазона из виртуально всех компонентов SMT.
Система зрения
Системы выбора и места зрения HW-серий легки к программированию для всех операторов, умны и быстры к деятельности
Фидеры
Были приняты фидер Yamaha пневматический и фидер Electricial, размеры включают 8mm, 12mm, 16mm, 24 mm, 32mm и 44mm.
